ステンレス消火設備配管
一般配管用ステンレス鋼鋼管の特徴
「錆びにくい」のは当たり前
強い
炭素鋼鋼管と比べ引張強さに優れるため、管の肉厚を薄くしても同じ圧力に耐えれます。
JIS G 3454 STPG 圧力配管用炭素鋼鋼管とJIS G 3448 TPD 一般配管用ステンレス鋼鋼管の機械的性質を下記に示します。
機械的性質の比較
種類の記号 | 引張強さ （N/㎜2） | 伸び（％） | |
11号試験片 | 5号試験片 | ||
12号試験片 | |||
管軸方向 | 管軸直角方向 | ||
STPG370 | 370以上 | 30以上 | 25以上 |
SUS304 TPD | 520以上 | 35以上 | 25以上 |
物理的性質の比較
材料 | 熱伝導率 (W/m・℃）×102 | 線膨張係数 （×10-6) | 比抵抗 （常温）Ω㎝ | 密度 （常温）g/㎤ | 平均比熱 （J/㎏・℃）×103 |
炭素鋼 | 0.58 | 11 | 9.71×10-6 | 7.87 | 0.42 |
ステンレス SUS304 | 0.16 | 17.3 | 72×10-6 | 7.93 | 0.50 |
滑らか
ステンレス鋼鋼管の表面粗度指数は炭素鋼鋼管と比べ1.4倍も滑らかなため、サイズダウンしても同じ流量を確保することが出来ます。
JIS G 3454 Sch40 STPG370 圧力配管用炭素鋼鋼管とJIS G 3448 TPD 一般配管用ステンレス鋼鋼管の摩擦損失等価管長を下記に示します。
摩擦損失等価管長の比較
適用パイプ 規格 | 継手種類 | 32A (40Su) | 40A (50Su) | 50A (60Su) | 65A (75Su) | 80A (80Su) | 100A (100Su) | 125A (125Su) | 150A (150Su) |
JIS G 3454 Sch40 STPG 370 | 45EL | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.9 |
90ES | 0.6 | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 2.0 | 2.4 | |
90EL | 0.4 | 0.5 | 0.6 | 0.8 | 0.9 | 1.2 | 1.5 | 1.8 | |
チーズ（分流） | 1.6 | 1.9 | 2.4 | 3.0 | 3.5 | 4.6 | 5.7 | 6.8 | |
JIS G 3448 SUS304 TPD | 45EL | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1.1 | 1.3 |
90ES | 0.9 | 1.0 | 1.2 | 1.6 | 1.8 | 2.4 | 2.9 | 3.4 | |
90EL | 0.6 | 0.7 | 0.9 | 1.2 | 1.4 | 1.8 | 2.2 | 2.6 | |
チーズ（分流） | 2.4 | 2.8 | 3.5 | 4.4 | 5.1 | 6.6 | 8.2 | 9.6 |
軽い
一般配管用ステンレス鋼鋼管の重量は従来使用されていた圧力配管用炭素鋼鋼管と比べ約1/3程度の重量のため、軽量化により施工性と安全性を向上させます。
重量比較
適用パイプ 規格 | 32A (40Su) | 40A (50Su) | 50A (60Su) | 65A (75Su) | 80A (80Su) | 100A (100Su) | 125A （(25Su) | 150A (150Su) | |
JIS G 3454 Sch40 STPG 370 | 重量 ㎏／ｍ | 3.47 | 4.10 | 5.44 | 9.12 | 11.3 | 13.5 | 16.0 | 21.7 |
JIS G 3448 SUS304 TPD | 1.24 | 1.42 | 2.20 | 2.79 | 4.34 | 5.59 | 6.87 | 12.1 | |
鋼種変更によるコストパフォーマンス
上記のステンレス鋼鋼管の特徴により鋼種変更することで様々なコストメリットを生み出すことが可能になります。
サイズダウンが可能に
一般ステンレス鋼鋼管の材質は強く、滑らかなためサイズダウンしても圧力配管用炭素鋼鋼管を使用した場合と同等の流量を確保することが可能です。 （※建物の形状等によりサイズダウンが出来ない場合があります）
軽量化により配管作業も楽々
従来の圧力配管用炭素鋼鋼管を使用した連結送水管は重量物のため、作業に人手が掛かり、危険も伴いましたが一般配管用ステンレス鋼鋼管を使用した場合は、重量が約1/3となり、作業効率、安全性が向上します。
サイズダウンの参考例
某物件での同一配管を圧力配管用炭素鋼鋼管と一般配管用ステンレス鋼鋼管にした場合の重量を比較しました。
A物件
STPG Sch40 | ㎏/ⅿ | 重量(㎏) | ||
150A | 71 | ｍ | 27.7 | 1966.7 |
100A | 2 | ｍ | 16.0 | 32.0 |
65A | 18 | ｍ | 9.1 | 163.8 |
STPG Sch40の合計 | 2,162.5 | |||
SUS304 TP‐D | ㎏/ⅿ | 重量(㎏) | ||
150Su | 0 | ｍ | 12.1 | 0.0 |
100Su | 73 | ｍ | 5.6 | 408.8 |
75Su | 18 | ｍ | 2.8 | 50.4 |
SUS304 TP‐Dの合計 | 459.2 | |||
459.2 ÷ 2162.5 ＝ 21.2％
約1/5の重量 に!?
B物件
STPG Sch40 | ㎏/ⅿ | 重量(㎏) | ||
125A | 54 | ｍ | 21.7 | 1,171.8 |
100A | 4 | ｍ | 16.0 | 64.0 |
65A | 14 | ｍ | 9.1 | 127.4 |
STPG Sch40の合計 | 1,363.2 | |||
SUS304 TP‐D | ㎏/ⅿ | 重量(㎏) | ||
125Su | 0 | ｍ | 12.1 | 0.0 |
100Su | 4 | ｍ | 5.6 | 22.4 |
75Su | 68 | ｍ | 2.8 | 190.4 |
SUS304 TP-Dの合計 | 212.8 | |||
212.8 ÷ 1,363.2 ＝ 15.6％
約1/6の重量 に!?

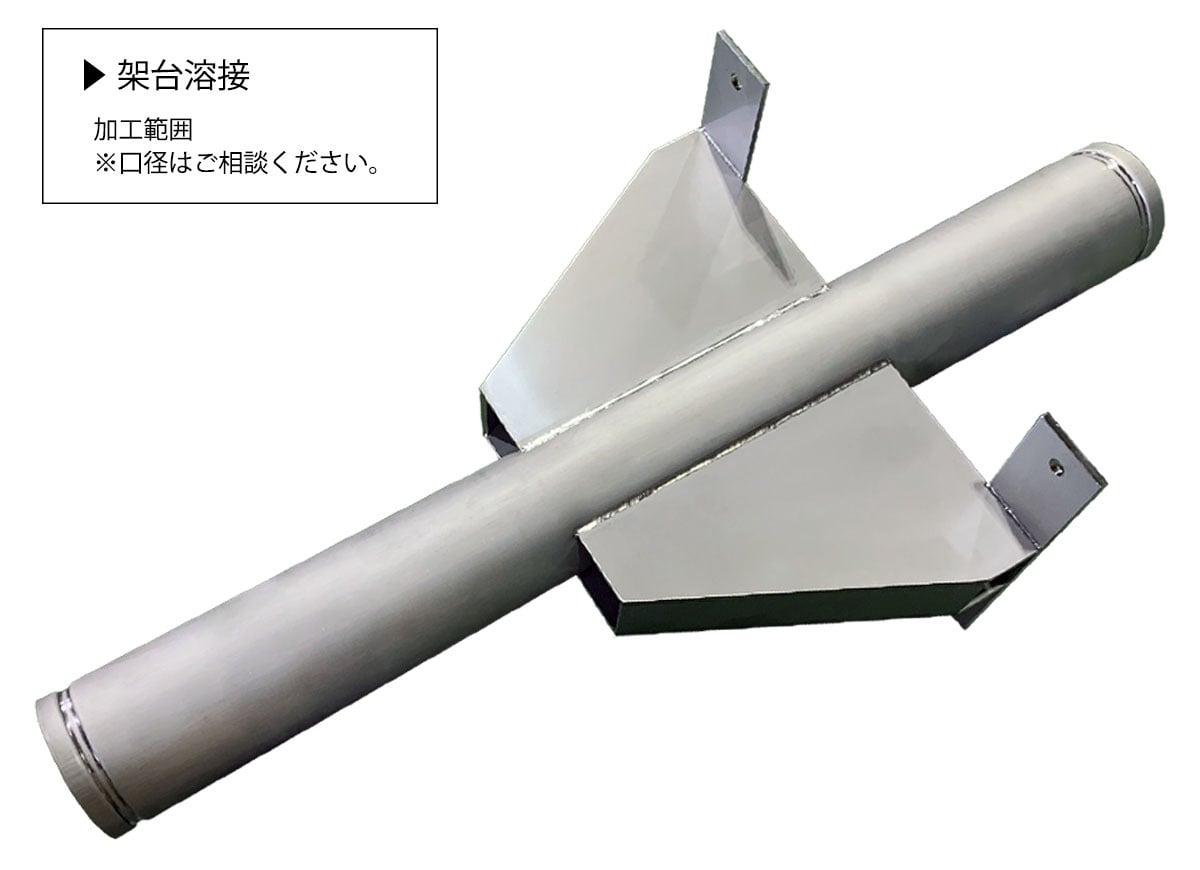

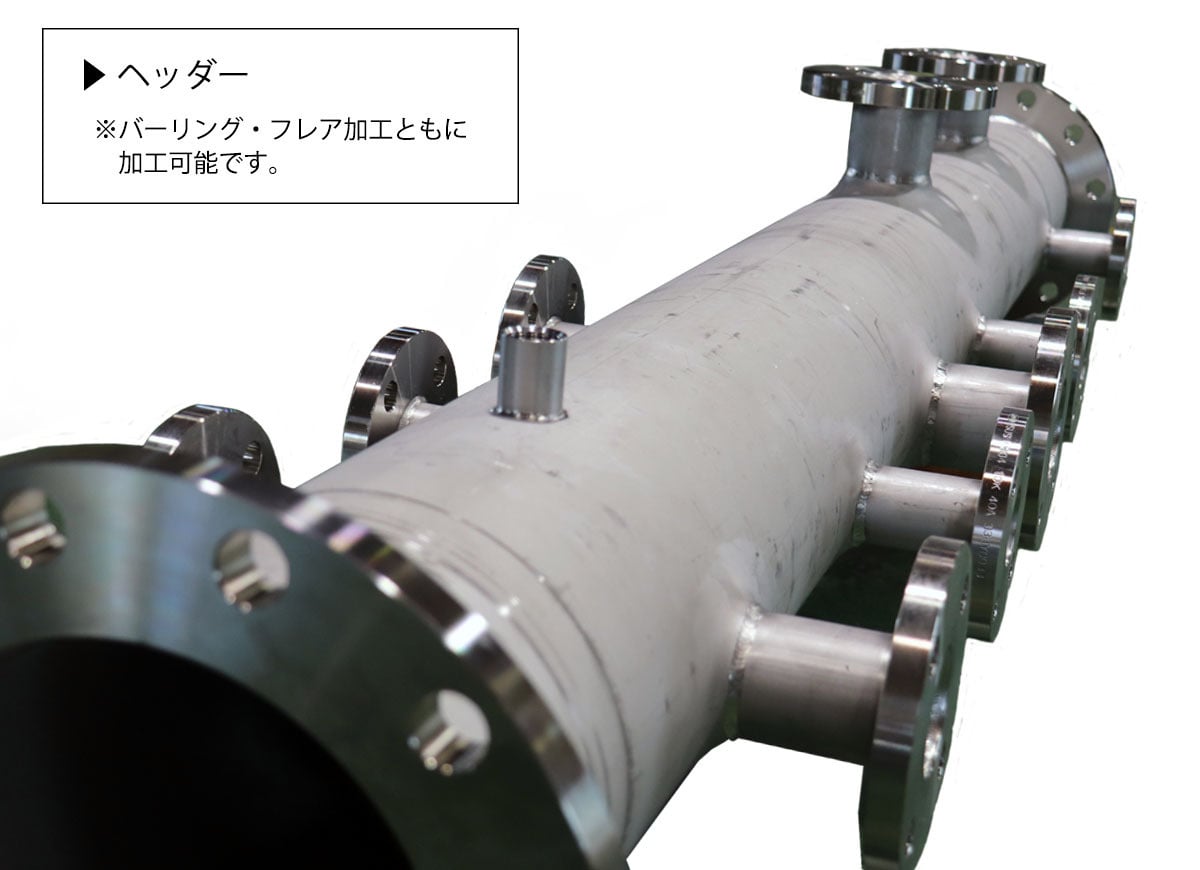

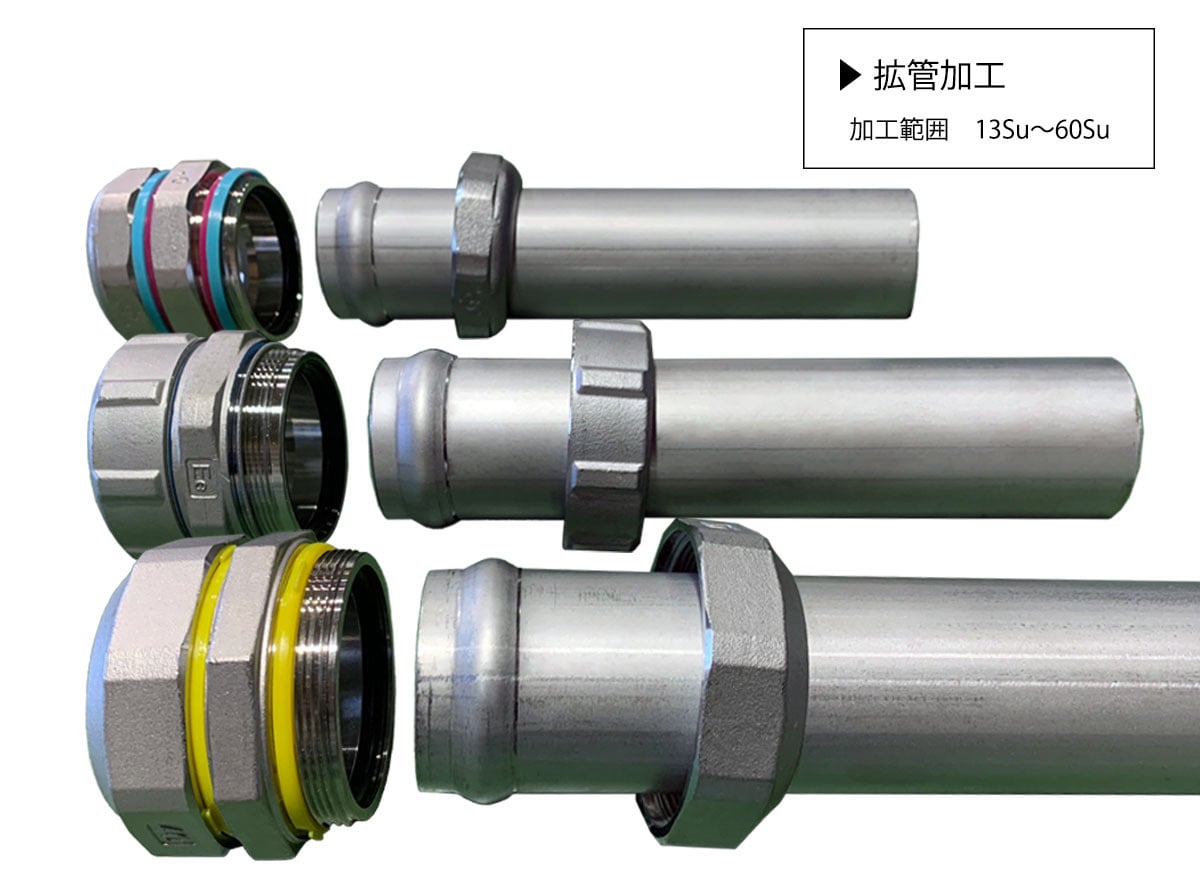

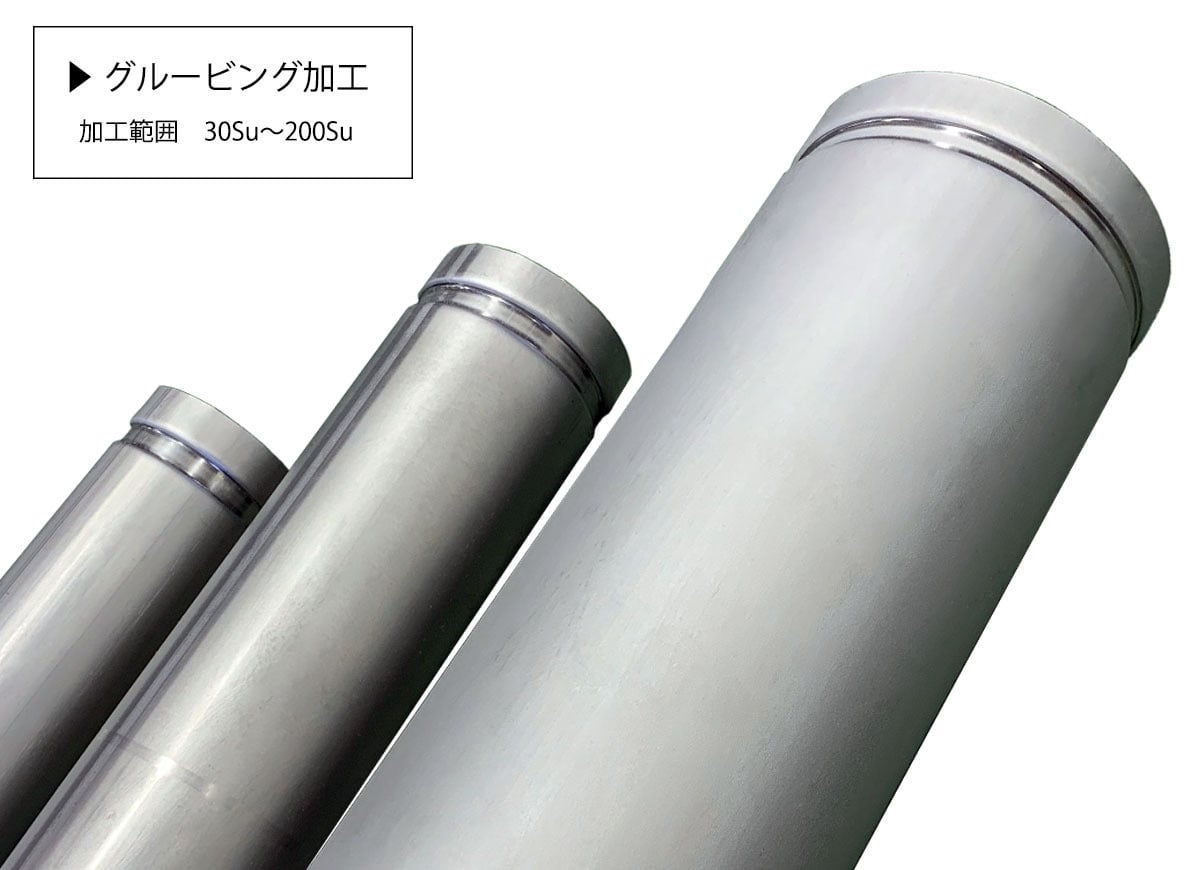

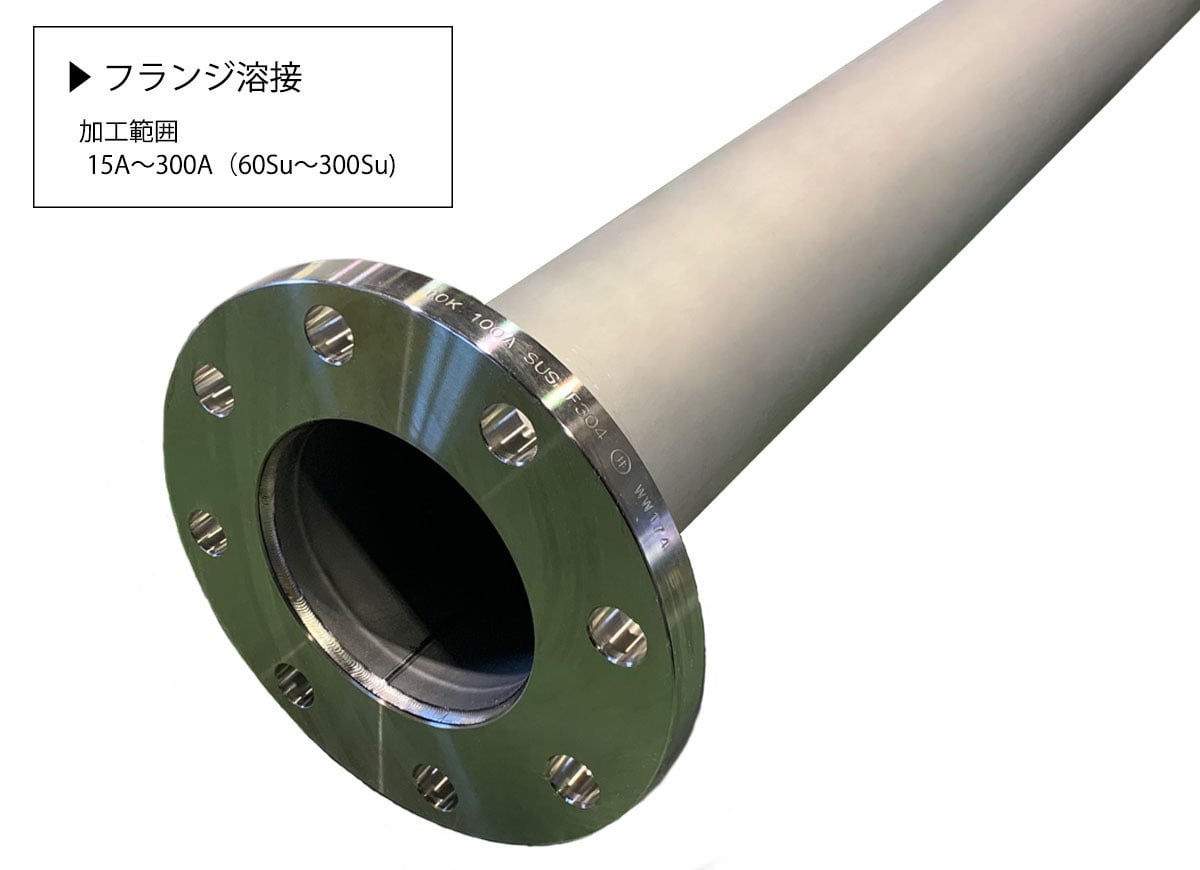

ステンレス鋼鋼管の加工例
消防認定取得

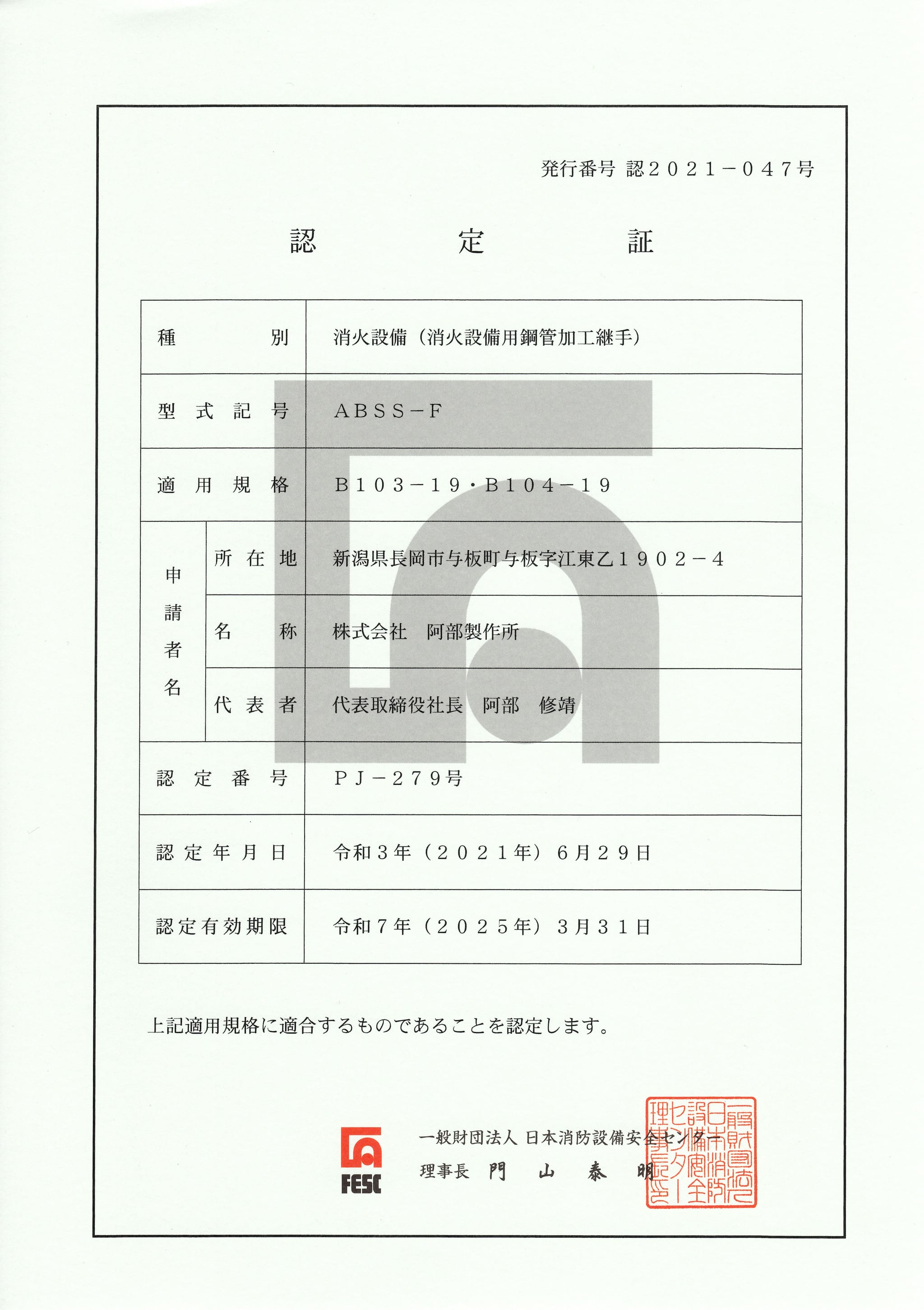

■ フレア継手
（認定番号 PJ-279号）

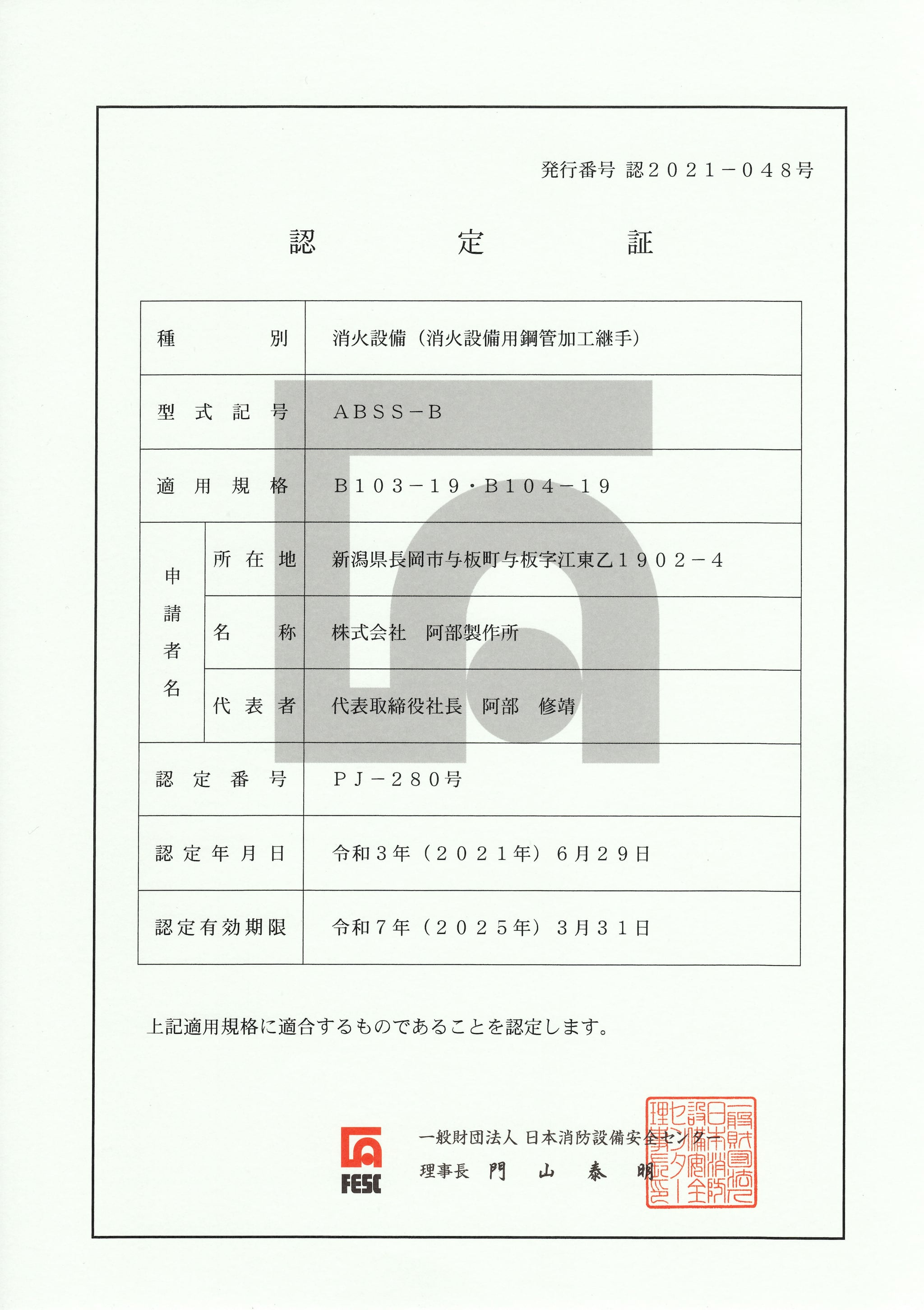

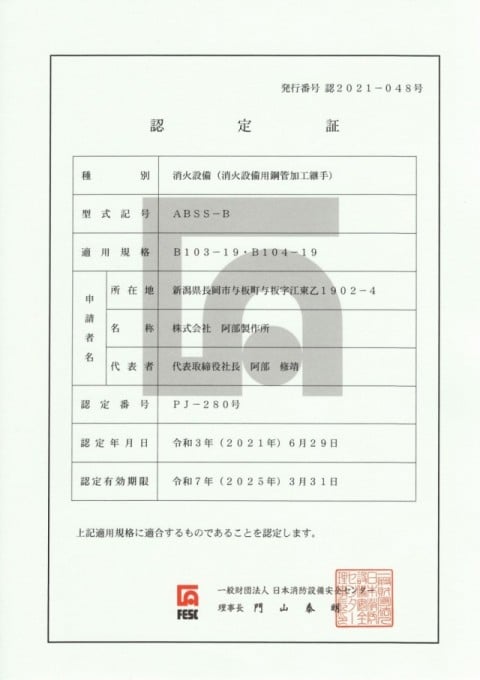

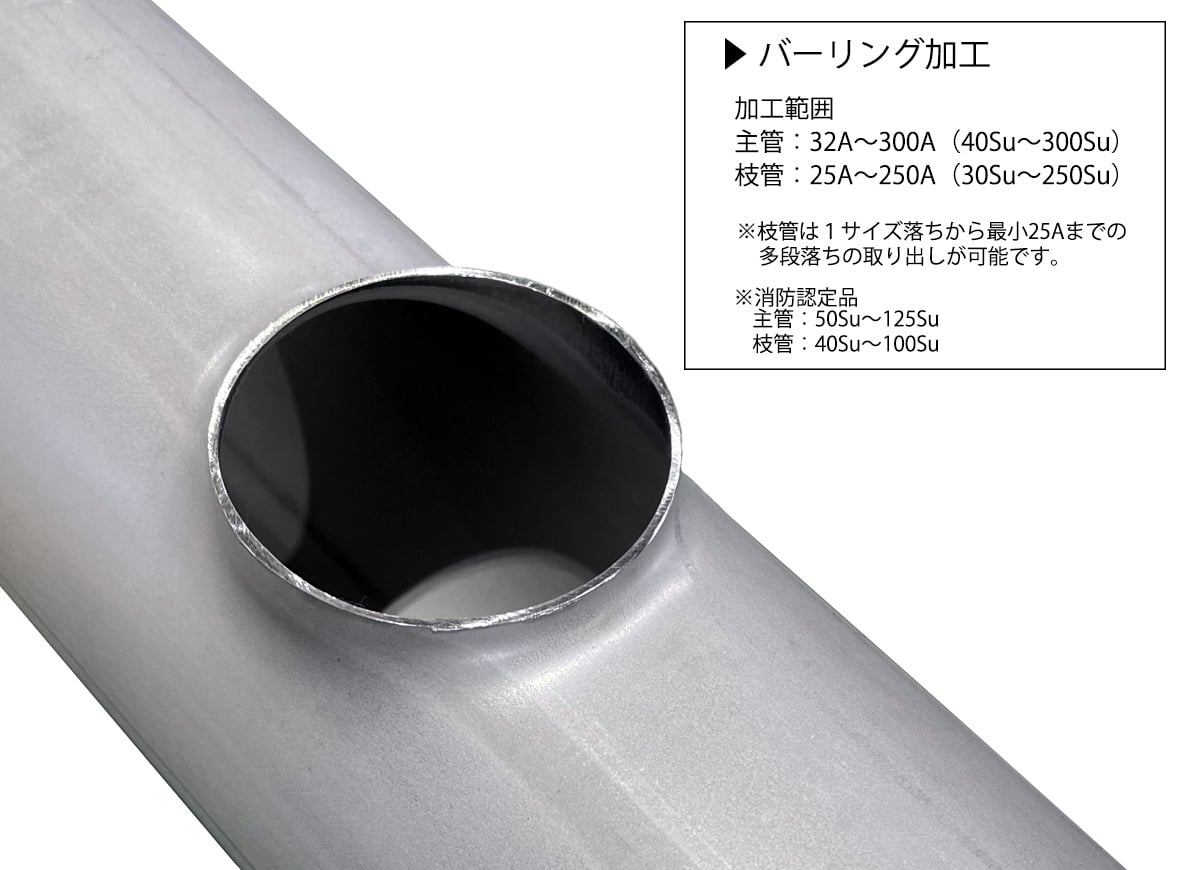

■ バーリング継手
（認定番号 PJ-280号）
